隨著我國經濟的快速發展，對電力的需求也日益提高，電力工業的發展對社會的貢獻也日益突出，電力傳送以及傳輸，也是電力部門所重視的，回路電阻是表征導電回路的聯接是否良好都是重要的參數，其值的大小是影響正常工作的載流能力和短路電流的切斷能力，電力工作者在做預防性試驗和交接試驗的時候，需要準確測量電力系統中電力變壓器、開關、斷路器等大電流設備的回路電阻值，它們的回路電阻值主要取決于動、靜觸頭間的回路電阻，所以電網中運行的電力變壓器、開關、斷路器等設備的回路電阻已成為安全運行考核、驗收的重要參數。

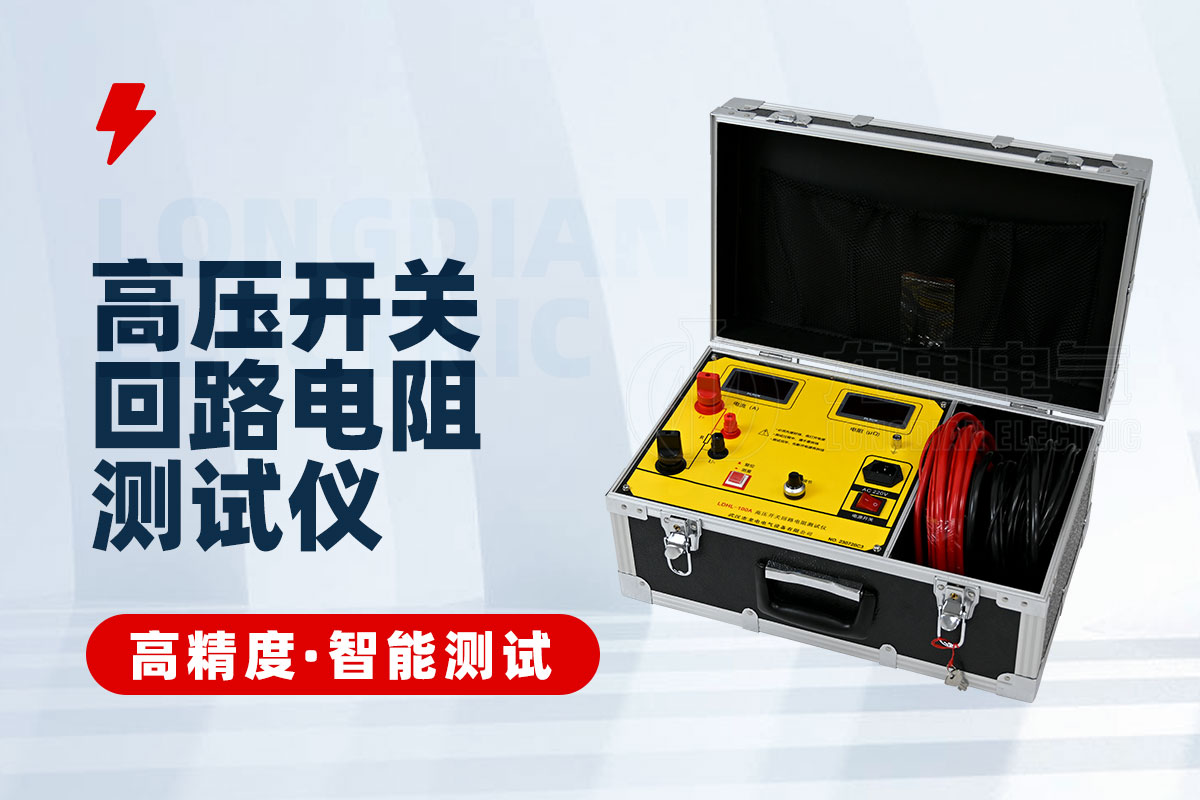

那么電力工作者在做試驗的時候，這款回路電阻測試儀的主要使用方法是什么呢？如何使用？今天武漢龍電電氣的小編在下面給大家做詳細的介紹。

由于回路電阻測試儀是在大電流的條件下工作的，為了消除引線電阻、提高測量精度，采用的是四線制接線測量方法，同時也為了避免過熱，要求電流持續時間要短，使用牢固的電流接線，根據規程的要求均勻的選取檢測點進行，當回路電阻測試儀輸出電流后，用回路電阻測試儀的輸出值直接同直流大功率有源標準電阻器的數顯屏上讀數相比較，能最大限度地提高測量的精準度。

回路電阻測試儀在測量的時候，由高頻開關電源輸出100A或更大的電流,施加于被測電阻的兩個端鈕之間,通過采樣電路采集電流流過被測電阻所產生壓降的模擬信號,經前置放大器放大后,由A/D轉換器將模擬信號轉換成數字信號,再經微處理器對數據進行濾波、運算、處理,根據串聯電路電流處處相等的原理,通過歐姆定律R=U/I,由負載兩端的壓降U和回路中的電流I之比得出被測體的直流電阻值。

回路電阻測試儀采用了高可靠性的大功率集成電路，由直流恒流源、前置放大器、A/D轉換器、指示裝置等部分組成，是具有毫歐，微毫歐量程的低值電阻測量儀，操作簡單，可以一鍵測量回路電阻、導線電阻、線圈的電阻等，且測試電路能夠自動穩流，保證了測試數據的穩定可靠。
