LD280E帶電電纜識別儀
LD280E帶電電纜識別儀
LD280E帶電電纜識別儀

LD280E帶電電纜識別儀

具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能

感應鉗,大徑口,各種電纜隨便夾

卡鉗耦合的方式實現帶電識別一機多用

靈敏度高,信號識別精準

注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

LD280E帶電電纜識別儀,又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀,是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,必須保證電纜兩端的雙重編號準確無誤,本儀器設計采用了PSK技術,結合精準算法。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。

LD280E帶電電纜識別儀同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能,由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。

技術參數

發射機規格
功能發射復合脈沖頻率電流信號,顯示剩余電池電壓,發射狀態動態指示
電源11.1V大容量可充鋰電池,充滿電連續工作約8小時
輸出方式帶電識別時卡鉗耦合;停電識別時直連輸出
發射頻率帶電識別時:625Hz、1562Hz、2500Hz、10000Hz
停電識別時:1562Hz、2500Hz
按上下箭頭鍵調節發射頻率
測試線長3米,帶鱷魚夾,紅黑各1條
發射鉗尺寸長寬厚250mm×140mm×35mm
發射鉗內徑φ105mm
發射鉗線長3m
接收機規格
功    能帶電電纜識別、停電電纜識別;交流電壓、電流、頻率測量
電    源7.4V大容量可充鋰電池,USB充電接口,充滿電連續工作約6小時
額定電流約300mA max
顯示模式3.5寸真彩液晶屏顯示,彩色圖標指示
信號標定有,標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一
標定好后不能改變測試頻率和放大倍數;測試不同的電纜需要重新標定
方向識別有,發射鉗、接收鉗與加載信號必須方向一致,為識別成功的條件之一
柔性電流鉗長約620mm,線徑約8 mm
線圈內徑φ200mm(可以根據需要定制更大口徑)
引線長度柔性電流鉗引線長度:約3m
檢測范圍停電識別:可檢測阻抗為0Ω~10kΩ的線路;若線路阻抗回大于8kΩ時,需保證發射機電池電量為11V以上(一般可以達到線纜長度0-10公里,主要由接地電阻與線纜阻抗決定)
帶電識別:可檢測阻抗為0Ω~200Ω的線路;若阻抗為200Ω時,需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里,主要由接地電阻與線纜阻抗決定)
量程交流電壓: 0.00V~600V(50Hz/60Hz)
交流電流: 0.00A~5000A(50Hz/60Hz)
電流頻率: 45Hz~70Hz
精度交流電壓:±2%±3dgt
交流電流:±2%±3dgt
電流頻率:±2Hz
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
  2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

產品特征

發射機:帶電電纜識別、停電電纜識別時發射信號給目標電纜,內置大功能率可充鋰電池,自動阻抗匹配,全自動保護。發射機采用一體化專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,主機超大LCD實時顯示剩余電池電量,白色背光、發射信號動態指示,一目了然。

發射鉗:帶電電纜識別時,發射鉗將發射機發出的信號耦合到目標電纜上,鉗口尺寸Φ105mm,發射鉗具有方向性,發射信號從發射鉗上箭頭指示方向流入。

帶電識別時:LD280E帶電電纜識別儀采用卡鉗耦合輸出脈寬頻率信號,發射四種頻率:625Hz、1562Hz、2500Hz、10000Hz,通過發射鉗耦合到目標電纜上(目標電纜為三芯帶鎧電纜),給電纜線芯注入復合脈寬頻率信號信號,該脈寬頻率信號在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測和識別;因脈寬頻率信號有方向性,所以檢測也具有方向性。

停電識別時:LD280E帶電電纜識別儀采用直連輸出脈寬頻率信號,發射兩種頻率:1562Hz、2500Hz,給電纜線芯注入脈沖編碼電流信號,該電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測、解碼、識別;因電流有方向性,所以檢測也具有方向性。

接收機:為手持設備,3.5寸彩色液晶屏,內置高速微處理器,結合精準算法,對發射機的脈沖編碼電流信號進行識別并解碼,同時具有信號強度標定功能,顯示信號強度和檢測結果,精美直觀;彩色刻度條動態顯示,一目了然,電纜識別成功打√,非目標電纜打×,能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V~600V(50Hz/60Hz),可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz),可測電流頻率45Hz~70Hz。

柔性電流鉗:為洛氏線圈,具有極佳的瞬態跟蹤能力,能快速識別發射機產生的脈沖編碼電流,適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm,可鉗Φ200mm以下的電纜,不必斷開被測線路,非接觸測量,安全快速。

特別提示:本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能,停電電纜識別時:嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時,發射鉗、接收鉗不能混用,同時要保證輸入信號方向的一致。

產品圖集

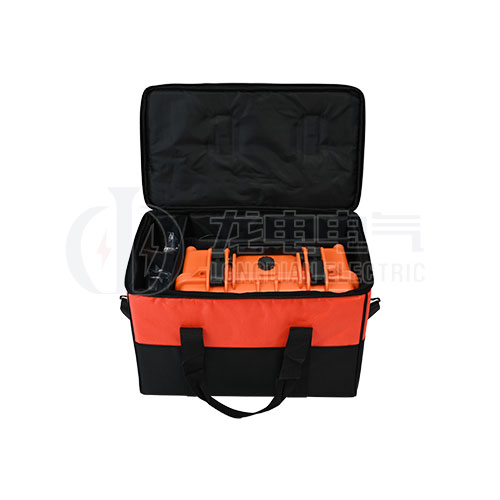

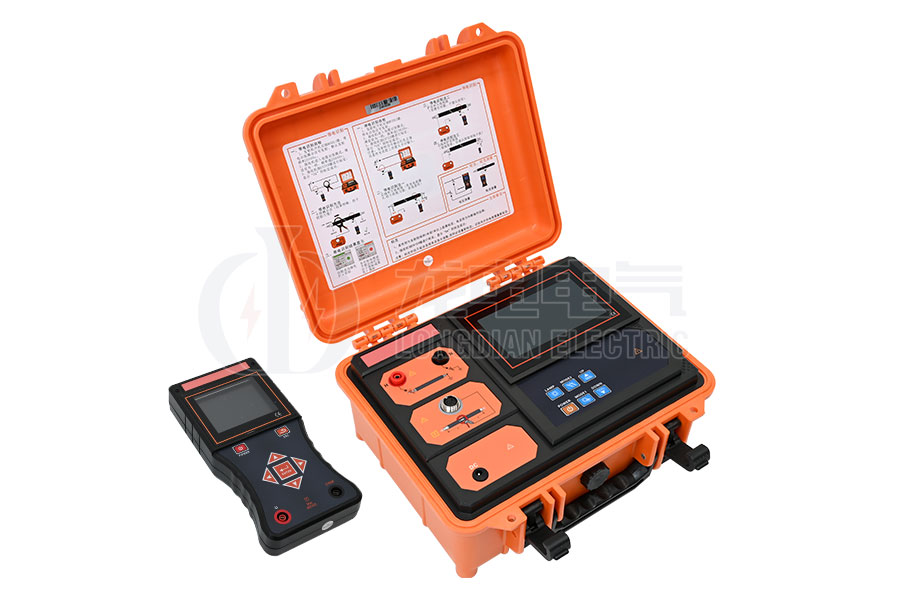

儀器箱包
儀器箱包

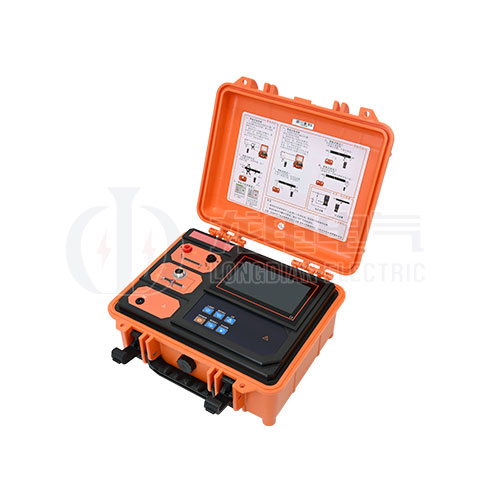

發射機
發射機

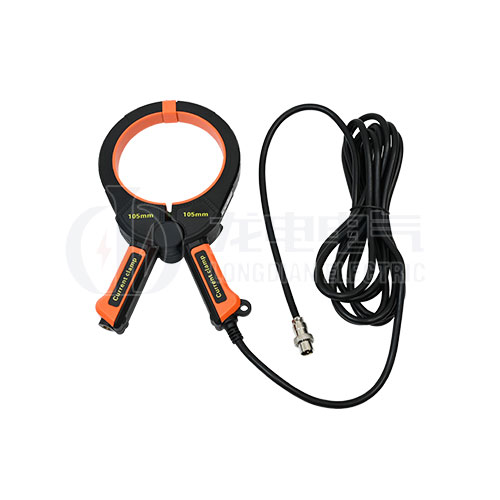

發射電流鉗
發射電流鉗

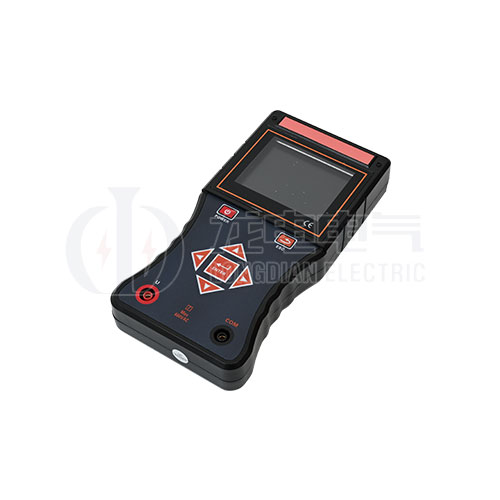

接收機
接收機

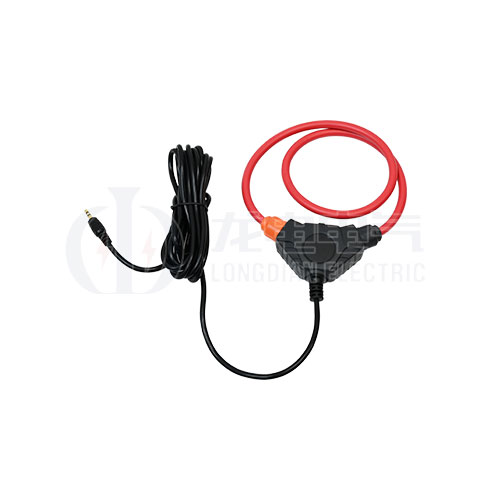

接收柔性電流鉗
接收柔性電流鉗

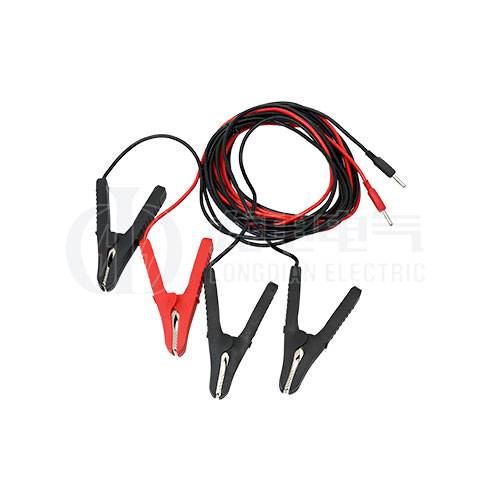

鱷魚夾測試線
鱷魚夾測試線

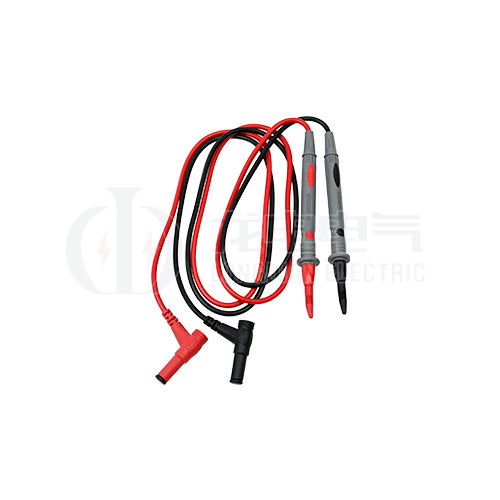

表筆測試線
表筆測試線

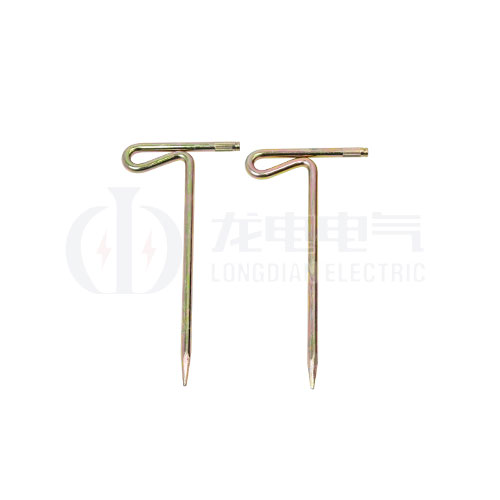

接地針
接地針

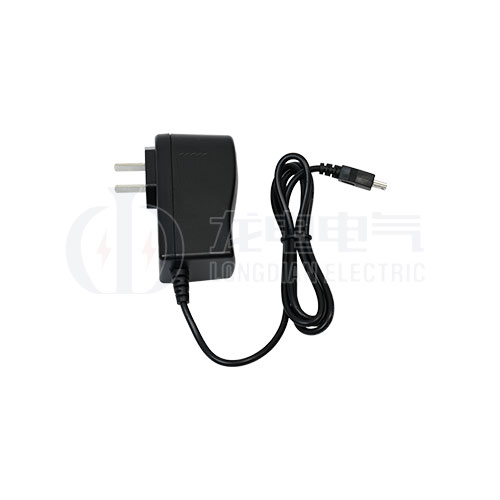

充電器
充電器

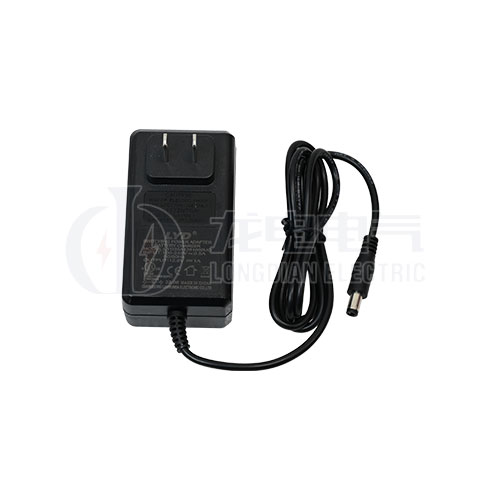

充電器
充電器
